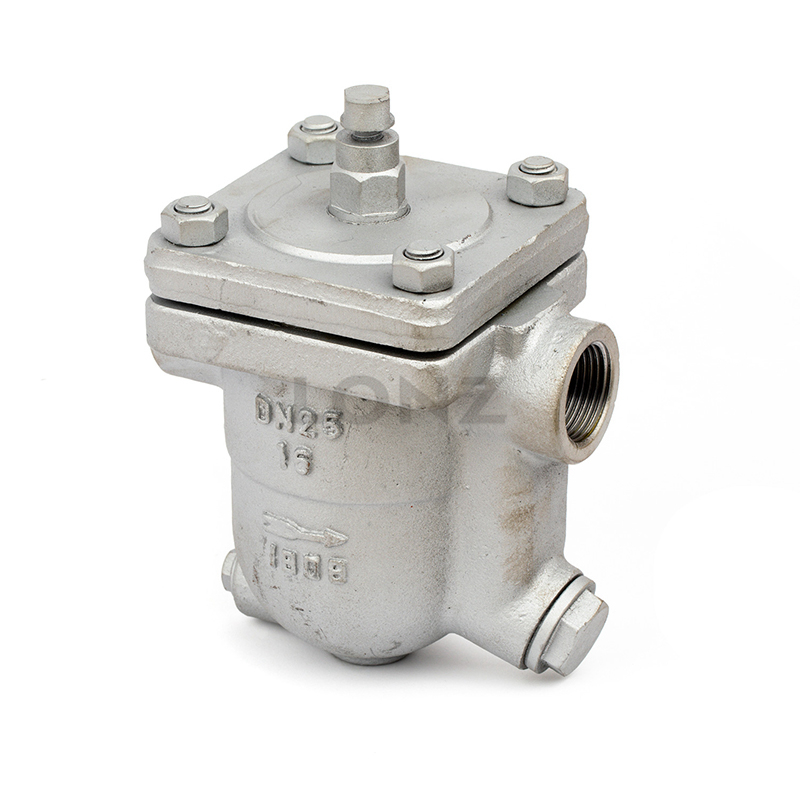

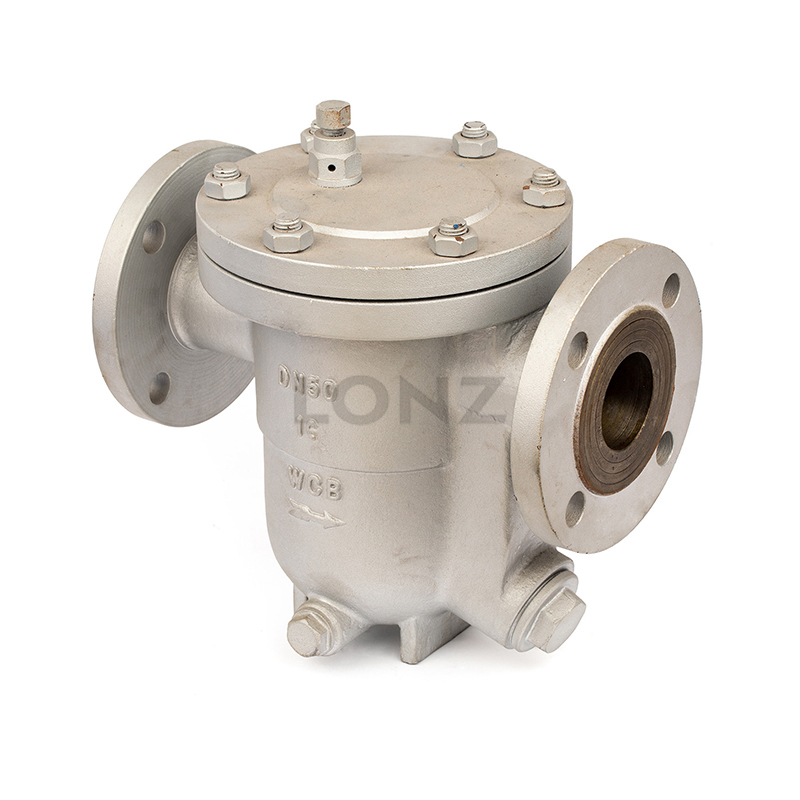

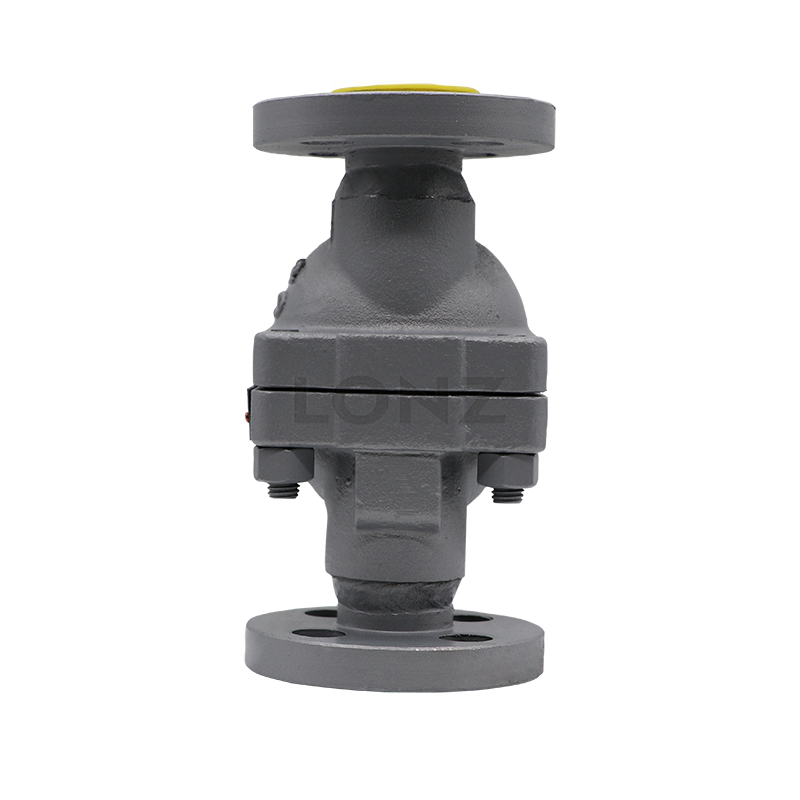

CS41H-自由浮球式蒸汽疏水閥
詳情介紹
蒸汽疏水閥為自動閥，特別適用于低壓、小排量、高溫穩定的蒸汽源，不適用于使用冷凝水的蒸汽源。
CS41H-自由浮球式疏水閥根據水位的變化使閥體的浮球上下移動，實現閥門的啟閉功能，即排出蒸汽。
CS41H-自由浮球式蒸汽疏水閥結構特點
1、連續排水，性能穩定，排水量大，泄漏量小。
2、由于可以連續排放飽和水，設備內儲存的冷凝水很少，升溫快，加熱溫度穩定。
3、有冷風自動排氣系統，無汽鎖現象，工作平衡無噪音。
自由浮球式蒸汽疏水閥主要外形及連接尺寸
尺寸 | 型號 | CS11H-16C | |||||
口徑 | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
自由浮球式蒸汽疏水閥技術參數
主要零件 | 材料 |
閥體 | 碳鋼 |
閥蓋 | 碳鋼 |
閥座 | 不銹鋼 |
過濾器 | 不銹鋼 |
自由浮球式蒸汽疏水閥型號說明
產品型號 | 口徑 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-φd | |
CS41H-16C-B2540 | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-φ14 | |
CS41H-16C-D2540 | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | |
CS41H-16C-F25 | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | |
