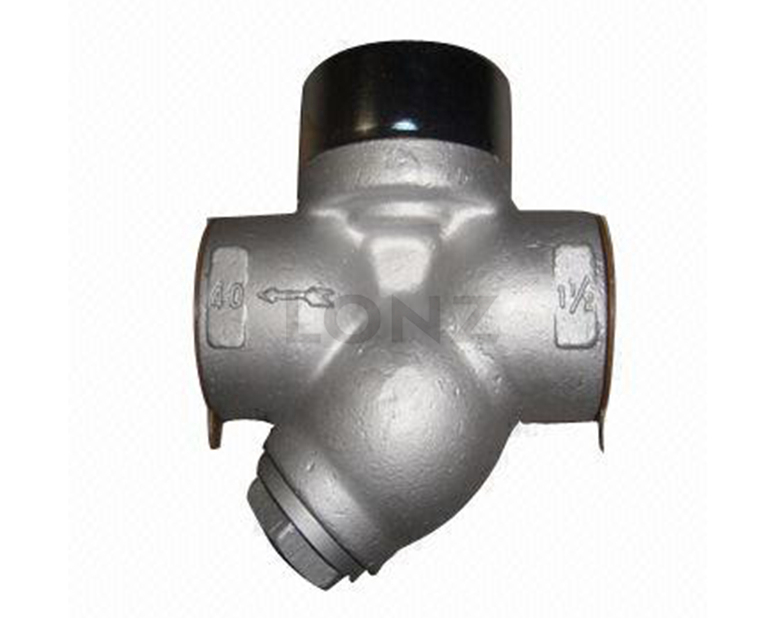

什么是熱動力式疏水閥

熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件。根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。漏汽率3%，過冷度為8℃-15℃。

當裝置啟動時，管道出現冷卻凝結水，凝結水靠工作壓力推開閥片，迅速排放。當凝結水排放完畢，蒸汽隨后排放，因蒸汽比凝結水的體積和流速大，使閥片上下產生壓差，閥片在蒸汽流速的吸力下迅速關閉。當閥片關閉時，閥片受到兩面壓力，閥片下面的受力面積小于上面的受力面積，因疏水閥汽室里面的壓力來源于蒸汽壓力，所以閥片上面受力大于下面，閥片緊緊關閉。當疏水閥汽室里面的蒸汽降溫成凝結水，汽室里面的壓力消失。凝結水靠工作壓力推開閥片，凝結水又繼續排放,循環工作，間斷排水。

熱動力式疏水閥的工作原理

圓盤是熱動力疏水閥中唯1的運動部件，閥體內的圓盤下有兩個同心的閥座圈，表面平整度很高，當圓盤被吸入到閥座圈上的時候會起到很好的關閉作用。

內圈封閉的是疏水口（出汽口），外圈封閉的是圓盤上面的的一個空間。圓盤下面除了對著閥座圈的部分，以及中心很小的面積對著疏水閥的入口通道之外，其余的大部分面積都是對著出口后的凝結水。

經過疏水有蒸汽出來以后，其流速增加，圓盤會突發地被吸入到閥座圈上，此時圓盤的上面全是壓力比較高的蒸汽，下面對著的是溫度較低、壓力較低的凝結水。

隨著溫度的降低，圓盤上的蒸汽冷凝，壓力降低，在出口凝結水的背壓下圓盤再次被頂開……周而復始。

疏水閥根據相變原理，靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽，所以蒸汽浪費比較大。結構簡單、耐水擊、zui大背為50%，有噪音，閥片工作頻繁，使用壽命短。
